Микросхемы Стандартной логики Little Logic МИКРОСХЕМЫ СЕМЕЙСТВА LITTLE LOGIC ФИРМЫ "TEXAS INSTRUMENTS"

    Семейство "LittleLogic" - это миниатюрные, малопотребляющие логические микросхемы, содержащие в одном корпусе от 1 до 3 логических элементов. Данные компоненты в силу своих сверх малых размеров значительно упрощают топологическую разводку проводников на печатной плате (также при этом экономится площадь, занимаемая компонентом), решают проблемы обязательного подключения незадействованных логических элементов (причем решают кардинально - таких элементов в этом классе нет по определению). Так как разработчик, используя компоненты LittleLogic, теперь может встраивать в свою схему только те элементы, которые необходимы, то это напрямую ведет к возможности значительного понижения потребляемой устройством мощности (здесь необходимо отметить, что некоторые микросхемы данного семейства имеют режим пониженного энергопотребления). Дополнительным преимуществом также является широкий диапазон рабочих температур: -40..+85°C, и наличие бескорпусных исполнений кристаллов: NanoStar (YEP) и NanoFree (YZP).

    Микросхемы различаются по технологии кристалла: AHC/AHCT (Uпит= 5В), LVC (Uпит= 3.3В), AUP (Uпит= 3.3В), AUC (Uпит = 1.8В); выполняемым функциям: стандартные элементы (вентили И, ИЛИ, НЕ и их комбинации, триггеры Шмитта, шинные формирователи), аналого/цифровые коммутаторы, конфигурируемые элементы (в зависимости от подключения выводов микросхема может служить: цифровым мультиплексором, элементами И, ИЛИ, И-НЕ, ИЛИ-НЕ, инвертором или буфером), двунаправленные шинные приемопередатчики (трансляторы).


Пример обозначения: SN74AHC1G00YEAR

SN74 AHC 1G 00 YEA R
Стандартный префикс
74 = Коммерческий
Тип кристалла
AHC, AHCT, AUC, CBT, CBTD, CBTLV, LVC
Семейство
1G = Single Gate
2G = Dual Gate
3G = Triple Gate
Логическая функция
Тип корпуса
DCU = US-8,
DCT = SM-8,
DCK = SC-70,
DBV = SOT-23,
YEA = NanoStar,
YZA = NanoFree
Упаковка
R - лента на барабане
Номенклатура семейства Little Logic постоянно расширяется, появляются новые семейства, микросхемы приобретают новые функции. Более подробно Вы сможете узнать о них на сайте производителя: www.ti.com, мы же в свою очередь готовы обсудить вопросы поставки новых изделий по адресу: pr@promelec.ru

Краткие электрические характеристики различных технологий кристаллов:

Семейство Диапазон напряжений питания, В Оптимальное рабочее напряжение, В Задержка распространения, тип., нс Выходной ток, мА Пороговое (1/0) входное напряжение, В Режим пониженного энергопотребления
AUP 0,8...3,6 3,3 3,5 4 3,6 Есть
AUC 0,8...2,7 1,8 2 8 3,6 Есть
LVC 1,65...5,5 3,3 3 24 5,5 Есть
AHC 2,0...5,5 5 5 8 5,5 Нет
AHCT 4,5...5,5 5 5 8 5,5 Нет
СВТ 4,5...5,5 5 0,251) -2) 5,5 Есть
CBTD 4,5...5,5 5 0,251) -2) 5,5 Есть
CBTLV 2,3...3,6 3,3 0,251) -2) 3,6 Есть
1Задержка распространения в данном случае - расчетное значение постоянной времени RC, при типовом сопротивлении во включенном состоянии, определенном значении емкости нагрузки и источником сигнала в виде идеального источника напряжения (с нулевым выходным сопротивлением). Указанная величина является максимальной.
2Коммутатор выполнен на полевых транзисторах и не имеет выходного буферного усилителя. Выходной ток коммутатора определяется выходным током источника сигнала.


ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ СЕМЕЙСТВ


Одиночные логические элементы (Single-gate)


Функция Описание Исполнение Корпус
AHCTL AHCT LVC AUC AUP SOT-23 SC-70 SM-8 US-8 YEP YZP
1G00 Одиночный элемент И-НЕ с двумя входами · · · ·   · ·     · ·
1G02 Одиночный элемент ИЛИ-НЕ с двумя входами · · · ·   · ·     · ·
1G04 Одиночный инвертор · · · ·   · ·     · ·
1GU04 Одиночный не буферированный инвертор · · · ·   · ·     · ·
1G06 Одиночный буфер/драйвер с открытым стоком     · ·   · ·     · ·
1G07 Одиночный буфер/драйвер с открытым стоком     · ·   · ·     · ·
1G08 Одиночный элемент И с двумя входами · · · · · · ·     · ·
1G10 Одиночный элемент И-НЕ с тремя входами     ·     · ·     · ·
1G11 Одиночный элемент И с тремя входами     ·     · ·     · ·
1G14 Одиночный инвертор с триггером Шмитта · · · ·   · ·     · ·
1G17 Одиночный буфер с триггером Шмитта     · ·   · ·     · ·
1G18 Неинвертирующий мультиплексор     · P   · ·     · ·
1G19 Декодер/демультиплексор     ·     · ·     · ·
1G27 Одиночный элемент ИЛИ-НЕ с тремя входами           · ·     · ·
1G32 Одиночный элемент ИЛИ с двумя входами · · · ·   · ·     · ·
1G34 Одиночный буфер     ·     · ·
1G38 Одиночный элемент И-НЕ с двумя входами и открытым стоком     P     P P
1G74 Одиночный Триггер D-типа, с активацией положительным фронтом       ·       · · · ·
1G79 Одиночный триггер D-типа     · ·   · ·     · ·
1G80 Одиночный триггер D-типа     · ·   · ·     · ·
1G86 Одиночный элемент ИСКЛЮЧАЮЩЕЕ-ИЛИ с двумя входами · · · ·   · ·     · ·
1G125 Одиночный шинный буфер, выход с тремя состояниями · · · ·   · ·     P
1G126 Одиночный шинный буфер, выход с тремя состояниями · · · ·   · ·     · ·
1G175 Одиночный триггер D-типа с асинхронной очисткой     · ·   · ·     P P
1G240 Одиночный буфер/драйвер, выходы с тремя сост.     · ·   · ·     · ·
1G332 Одиночный элемент ИЛИ с тремя входами           · ·
1G373 Одиночный триггер D-типа с защелкой, выход с тремя состояниями     ·     · ·     P P
1G374 Одиночный триггер D-типа, выход с тремя сост.     P     · ·     P P
1G386 Одиночный элемент ИСКЛЮЧАЮЩЕЕ-ИЛИ с тремя входами     ·     · ·     · ·
· - Доступно к заказу
P - Планируется производство



Сдвоенные логические элементы (Dual-gate)


Функция Описание Исполнение Корпус
LVC AUC SOT-23(6) SC-70(6) SM-8 US-8 YEP YZP
2G00 Сдвоенный элемент И-НЕ с двумя входами · ·     · · · ·
2G02 Сдвоенный элемент ИЛИ-НЕ с двумя входами         · · · ·
2G04 Сдвоенный инвертор · · · · P P · ·
2GU04 Сдвоенный не буферированный инвертор · · · ·     · ·
2G06 Сдвоенный инвертор, выход с открытым стоком · · · ·     · ·
2G07 Сдвоенный буфер, выход с открытым стоком · · · ·     · ·
2G08 Сдвоенный элемент И с двумя входами · P     · · · ·
2G14 Сдвоенный инвертор с триггером Шмитта             · ·
2G17 Сдвоенный буфер с триггером Шмитта на входе ·   · ·     · ·
2G32 Сдвоенный элемент ИЛИ с тремя входами · ·     · · · ·
2G34 Сдвоенный буфер · · · ·     · ·
2G38 Сдвоенный элемент И-НЕ с двумя входами и открытым стоком ·       · ·
2G53 Аналоговый Мультиплексор/Демультиплексор, 2:1 · ·     · · · ·
2G74 Одиночный триггер D-типа, с активацией положительным фронтом, входами сброса и очистки ·       · · · ·
2G79 Сдвоенный Триггер D-типа, с активацией положительным фронтом P ·     · · · ·
2G80 Сдвоенный Триггер D-типа, с активацией положительным фронтом P ·     · · · ·
2G86 Сдвоенный элемент ИСКЛЮЧАЮЩЕЕ-ИЛИ с двумя входами · ·     · · · ·
2G125 Сдвоенный шинный буфер, выход с тремя состояниями · ·     · · · ·
2G126 Сдвоенный шинный буфер, выход с тремя состояниями · ·     · · · ·
2G157 Одиночный элемент: схема сравнения/мультиплексор · ·       · · ·
2G240 Сдвоенный шинный буфер, выход с тремя состояниями · ·     · · · ·
2G241 Сдвоенный буфер/драйвер, выходы с тремя состояниями   ·     · · · ·
· - Доступно к заказу
P - Планируется производство



Строенные логические элементы (Triple-gate)


Функция Описание Исполнение Корпус
LVC AUC SM-8 US-8 YEP YZP
3G04 Строенный инвертор · P · · · ·
3GU04 Строенный инвертор (не буферированный) · P · · · ·
3G06 Строенный буфер/драйвер с открытым стоком · P · · · ·
3G07 Строенный буфер/драйвер с открытым стоком · P · · · ·
3G14 Строенный инвертор с триггером Шмитта · P · · · ·
3G17 Строенный буфер с триггером Шмитта · P · · · ·
3G34 Строенный буфер · P · · · ·
· - Доступно к заказу
P - Планируется производство



Коммутаторы


Функция Описание Исполнение Корпус
CBT CB3T CBTD CBTLV LVC AUC SOT-23(5) SC-70(5) SOT-23(6) SC-70(6) US-8 YEP YZP
1G66 Одиночный аналоговый коммутатор         · · · ·       · ·
1G125 Одиночный шинный коммутатор с выходом
на полевом транзисторе
· · · ·     · ·       P P
1G384 Одиночный шинный коммутатор с выходом
на полевом транзисторе
·   ·       · ·       P P
1G3157 SPDT аналоговый коммутатор         ·       · ·   · ·
2G53 SPDT аналоговый коммутатор         · ·         · · ·
2G66 Сдвоенный аналоговый коммутатор         · ·         · · ·
· - Доступно к заказу
P - Планируется производство



Трансляторы (преобразователи уровней)


Функция Описание Исполнение Корпус
LVC AUC DBV DCK DCT DCU YEP YZP
1T45 Однобитный преобразователь уровней (транслятор),
с конфигурируемыми порогами преобразования и выходом с тремя состояниями
· P · ·     P P
2T45 Двухбитный преобразователь уровней (транслятор),
с конфигурируемыми порогами преобразования и выходом с тремя состояниями
· P     · · P P
· - Доступно к заказу
P - Планируется производство



Конфигурируемые элементы


Функция Описание Исполнение Корпус
LVC AUC DBV DCK YEP YZP
1G57 Конфигурируемый, многофункциональный логический элемент · · · · · ·
1G58 Конфигурируемый, многофункциональный логический элемент · · · · · ·
1G97 Конфигурируемый, многофункциональный логический элемент · · · · · ·
1G98 Конфигурируемый, многофункциональный логический элемент · · · · · ·
· - Доступно к заказу
P - Планируется производство

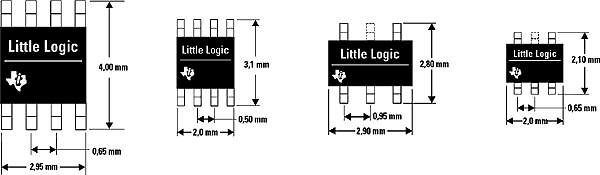

КОРПУСА ЭЛЕМЕНТОВ
SM-8 (DCT) US-8 (DCU) SOT-23 (DBV)
5- или 6-выводной
SM-8 (DCT)
5- или 6-выводной
